42 CDSU - Schrankbelegung SWU


Variantengültigkeit
Funktionen des AMO
Fehler- und Hinweismeldungen
Querbeziehungen
Parameterbeschreibung

Mit diesem AMO wird die Schrankbelegung einer Anlage - Schrankdaten, Baugruppenrahmendaten, Daten der gesteckten SWU-CC Baugruppen - in Form einer Tabelle ausgegeben.
Die Adressierung eines Schranks erfolgt mit seiner Schrankadresse.
Beschreibung der Schrankadresse:

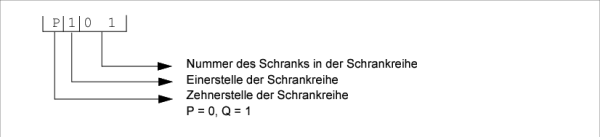

Bild 3
Schrankadresse
Ausgabeformat

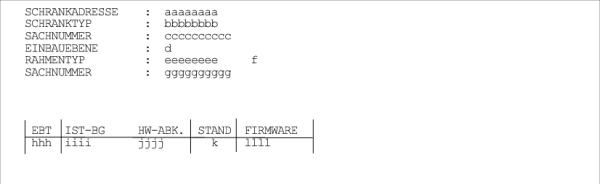

Bild 4
Ausgabeformat
Beschreibung der Variablen:

aaaa:

Schrankreihe, Schranknummer (z.B. P101)



bbbb:

Ausgabe der Kurzbezeichnung des Schranktypes.


Zum Beispiel:


Hicom 370 CABB Basisschrank


CABE Erweiterungsschrank


CABE Erweiterungsschrank


CABIS Service-Modulschrank


CABM1 Hauptverteilerschrank 1


CAB600C Basisschrank


CAB600C1 Erweiterungsschrank1


CAB600C2 Erweiterungsschrank2


CABCS Server Schrank





Hicom 390 CABC Common-Control-Schrank


CABC1 Common-Control-Schrank 1


CABC2 Common-Control-Schrank 2


CABP Peripherieschrank


CABIS Service-Modulschrank


CABM1 Hauptverteilerschrank 1


CABM2 Hauptverteilerschrank 2


CABD Stromversorgungsschrank


CABCS Server Schrank



cccc:

2., 3. und 4. Block der Kabinett-Sachnummer



d:

Einbauebene 1 - 7



eeee:

Ausgabe der Kurzbezeichnung des Baugruppenrahmentypes.


Zum Beispiel:


LTUS Line Trunk Unit


PS Stromversorgung


CC600 Common Control


FUSE Sicherungsfeld


CCM Common Control Multiprocessing


IOC-CSN Central Switching Network


GP Group Processor


DAE Datenfernübertragung


ISE Inegrierte Server Erweiterung


MH Datenfernübertragung


DS Harddisk


AD AD-Server


VM Sprachinfo-Server


TD Text-Daten Modul



f:

bei LTUS : 1 - 6 LTU-Nummer


bei IOC-CSN : 1 - 4 CSN-Nummer


bei CC : Hälfte (A oder B)


bei Server : Server-Scheibchen (A1, V1-V3, T1-T3)
gggg:

2., 3. und 4. Block der Schelf-Sachnummer



hhh:

Einbauteilung 1 - 127



iiii:

Baugruppe im Istausbau (gesteckte Baugruppe), 2. und 3. Block der Sachnummer



jjjj:

Baugruppenabkürzung (z.B. SLMA)



k:

Baugruppenstand 1 - 16



llll:

Firmwarebezeichnung
