152 PRODE - Tabellen für den Protokoll-Handler verwalten

Der AMO PRODE ermöglicht das Kopieren, Ändern, Abfragen und Regenerieren von Tabellen für den Protokoll-Handler.
Die Anwendung dieses AMO erfordert fundiertes Fachwissen bezüglich der Protokollumsetzung. Der Protokoll-Handler setzt mit Hilfe dieser Tabellen, interne System-spezifische Meldungen in Signalisierungsnachrichten des externen D-Kanal Protokolls (ISO-Schicht 3, Transportschicht) um und umgekehrt. Im AMO Anwendungsfall ISDN Protokollvarianten finden Sie weitere Details.
Das Tabellenwerk besteht in der System-Datenbasis aus einem allgemeinen Teil, der von allen Protokollen mit verwendet wird, und einem protokollspezifischen Teil.
Die eingerichteten Protokolle sind mit Protokoll-Varianten verknüpft.
Beim Einrichten eines Satzes mit dem AMO-TDCSU wird dem Satz eine dieser Protokoll-Varianten zugewiesen.
Die eingerichtete Variante bestimmt neben den verwendeten Protokolltabellen (allgemeiner Teil des PRODE) auch die Implementierungsvorschrift (Codierungsvorschrift, Fehlerreaktion und Interworkingaufgaben).
Ab SP300-V3.3 ist die Grundinitialisierung für die PD-Tabellen von der Datenbasis auf die HD verlagert. Um die Speicher für die PD-Tabellen zu initialisieren, genügt folgendes Kommando:
KOPIEREN-PRODE:PVCD,1;
Das obige Kommando beschreibt somit die Datenbasis mit den Daten der Grundinitialisierung für die PD-Tabellen, initialisiert den allgemeinen Teil und lädt alle zugeordneten PD’s.
Die Protokoll-Deskriptor-Tabellen bestehen aus einem allgemeinen Teil und den PD-Tabellen. Dies gilt sowohl für Datenbasis (DB) als auch für Harddisk(HD).
Der allgemeine Teil wird als Variantentabelle (VARTAB) bezeichnet. In ihr ist die Zugehörigkeit der Protokoll-Deskriptoren (PD) zu den Protokollvarianten festgelegt.
Auf Harddisk befinden sich bis zu 40 Ausführungen dieser Variantentabellen, die jeweils einem Land zugeordnet sind. Dort werden die Variantentabellen als Protokoll-Varianten-Kombinations-Deskriptoren (PVCD) bezeichnet.
Die auf der Harddisk befindlichen PVCD’s und PD’s können mit folgenden Kommandos abgefragt werden:
ABFRAGEN-PRODE:HD,PVCDKURZ;
ABFRAGEN-PRODE:HD,PDKURZ;
Die PVCD bzw. PD sind bei HD-Zugriffen numeriert und werden durch PVCDNR bzw. PDNR angesprochen.
Der Zusammenhang zwischen Protokollvariante und PD kann mit
ABFRAGEN-PRODE:HD,PVCDLANG,<pvcdnr>;
abgefragt werden.
Hinweis: die regenerierten PRODE Kommandos von einer System Version sind für andere Versionen wegen Inkompatibilität nicht zu übertragen!

Referenzen zu den Protokollen auf der HD:
+------+---------------------------+-------+---------------+
| PDNR | PDSTRING | IDENT | VERSION |
+------+---------------------------+-------+---------------+
| 1 | ECMA QSIG BC | H/08 | B0-EJ0.20.002 |
| 2 | SWISSNET 2 BC | H/08 | B0-EG0.10.001 |
| 3 | CORNET HICOM V2.2 / V2.3 | H/08 | B0-EL0.20.001 |
| 4 | CORNET-N 1.3f (IM) | H/08 | B0-EL0.20.004 |
| 5 | 1TR6 N0 REF-T (USER-SIDE) | H/40 | B0-EL0.20.001 |
| 6 | 1TR6 N1 REF-T (USER-SIDE) | H/41 | B0-EL0.20.001 |
| 7 | ANALOG | H/11 | B0-EL0.20.001 |
| 8 | FRANKREICH VN3 NUMERIS | H/08 | B0-EL0.10.001 |
| 9 | S0-BUS DSS1 ETS 300 403 ) | H/08 | B0-EJ0.20.001 |
| 10 | S0-BUS DKZN1 N0 | H/40 | B0-EL0.20.002 |
| 11 | S0-BUS 1TR6 N0 | H/40 | B0-EL0.20.001 |
| 12 | S0-BUS DKZN1 N1 | H/41 | B0-EL0.20.002 |
| 13 | S0-BUS 1TR6 N1 | H/41 | B0-EL0.20.001 |
| 14 | EURO-ISDN REF-T USER-SIDE | H/08 | B0-EJ0.20.004 |
| 15 | EXPO-92 SPANIEN JULIO, 89 | H/08 | B0-EG0.10.002 |
| 16 | PRE-EURO-ISDN FINNLAND | H/08 | B0-EG0.10.001 |
| 17 | PRE-EURO-ISDN PORTUGAL | H/08 | B0-EG0.10.001 |
| 18 | PRE-EURO-ISDN BELGIEN | H/08 | B0-EG0.10.001 |
| 19 | PRE-EURO-ISDN DAENEMARK | H/08 | B0-EG0.10.001 |
| 20 | 1TR6 N1 REF-Q (NET-SIDE) | H/41 | B0-EL0.20.001 |
| 21 | EURO-ISDN 1TR67 REF-T | H/08 | B0-EJ0.20.004 |
+------+---------------------------+-------+---------------+
| PDNR | PDSTRING | IDENT | VERSION |
+------+---------------------------+-------+---------------+
| 22 | EURO-ISDN OESTERREICH | H/08 | B0-EJ0.20.004 |
| 23 | FRANKREICH VN4 NUMERIS | H/08 | B0-EJ0.20.001 |
| 24 | NEDERLAND | H/08 | B0-EG0.10.001 |
| 25 | CHINA CSN-7 REF-T | H/08 | B0-EH0.10.006 |
| 26 | ENGLAND MCL-ISDN | H/08 | B0-EF0.30.004 |
| 27 | BASIC ACCESS T0 AUSTRALIA | H/08 | B0-EF0.30.002 |
| 28 | PRIM. ACCESS T2 AUSTRALIA | H/08 | B0-EF0.30.002 |
| 29 | ECMA QSIG SS | H/08 | B0-EL0.20.001 |
| 30 | SS7-ISUP REF-T USER-SIDE | H/08 | B0-EI0.20.001 |
| 31 | ETSI QSIG Third ed. SS | H/08 | B0-EL0.20.001 |
| 32 | ISO QSIG Second ed. SS | H/08 | B0-EL0.20.001 |
| 33 | EURO-ISDN REF-T NET-SIDE | H/08 | B0-EJ0.20.004 |
| 34 | NI-2 PRI (SR-4619) | H/08 | B0-EL0.20.009 |
| 35 | NI-2 PRI (SR-4619 (NET) | H/08 | B0-EL0.20.003 |
| 36 | NI-2 PRI MAINTENANCE | H/43 | B0-EL0.20.002 |
| 37 | AT&T 4ESS (TR41459) | H/08 | B0-EL0.20.005 |
| 38 | AT&T 4ESS (TR41459) MAINT | H/03 | B0-EL0.20.002 |
| 39 | MCI 014-0018-04.3D-ER | H/08 | B0-EL0.20.004 |
| 40 | CORNET-N 1.3f (US) | H/08 | B0-EL0.20.005 |
| 41 | S0-BUS NI-BRI GR-268-CORE | H/08 | B0-EL0.20.005 |
+------+---------------------------+-------+---------------+

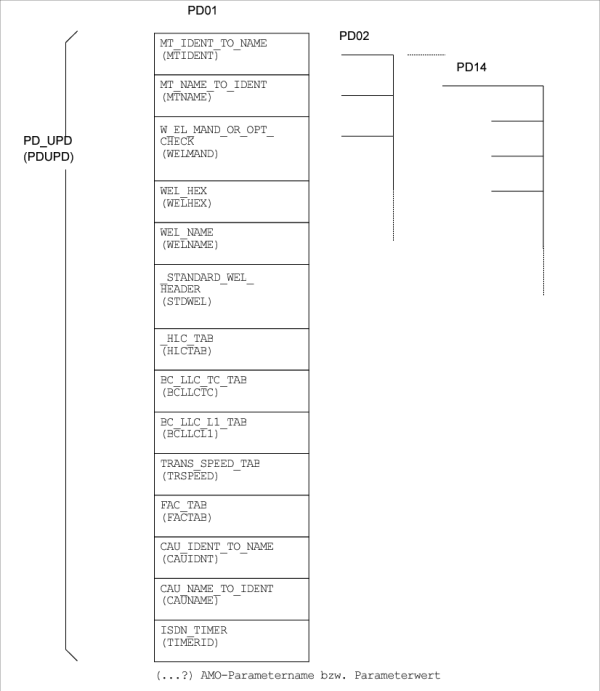

Bild 19
Speicherstruktur Protokollbeschreibungen (DB_M_NW_PD_UPD_ARY)
MT_IDENT_TO_NAME : Umwandlungstab. Meldungsidentifier in Meldungsname
MT_NAME_TO_IDENT : Umwandlungstab. Meldungsname in Meldungsidentifier
W_EL_MAND_OR_OPT : Mandatory/Optional I-Elemente der Meldungen
WEL_HEX : Umwandlungstab. I-Elementname in I-Elementidentifier
und Codeset
WEL_NAME : Umwandlungstab. I-Elementidentifier in I-Elementname
STANDARD_WEL : Standardinitialisierung für I-Elemente
HLC_TAB : Tabelle für I-Element High Layer Compatibility
BC_LLC_TC_TAB : Tabelle für I-Element Bearer Capability
und Low Layer Compatibility
BC_LLC_L1_TAB : Tabelle für I-Element Bearer Capability
und Low Layer Compatibility
TRANS_SPEED_TAB : Tabelle für I-Element Bearer Capability
und Low Layer Compatibility
FAC_TAB : Tabelle für I-Element Network Specific Facilities
CAU_IDENT_TO_NAME: Umwandlungstab. Cause-Identifier in Cause-Name
CAU_NAME_TO_IDENT: Umwandlungstab. Cause-Name in Cause-Identifier
TIMER : Tabelle für ISDN-Timer
