188.5 Tasten und Geräte

188.5.1 Tasten werden zur Konfiguration und Diagnose an die physische Adresse positioniert

Entsprechung zwischen den Telefontastaturen und der physischen Tastenadresse

Telefontyp: Optiset

Bild 24

Entsprechung zwischen den Telefontastaturen und der physischen Tastenadresse für Optiset-Telefontypen

Zusätzliche Taste (von 13 bis 19)

Bild 25

Abbildung 28. Zusätzliche Taste

Bild 26

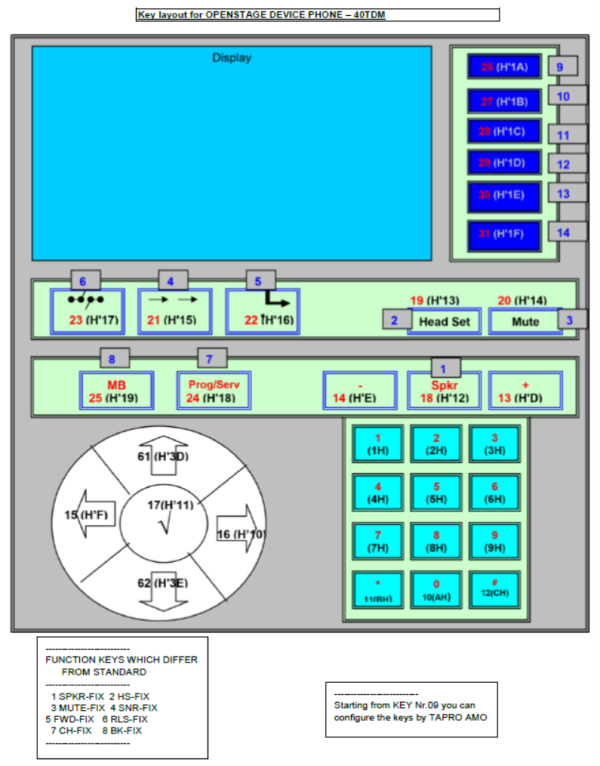

Tastenlayout für OpenStage Device Phone 40TDM

Bild 27

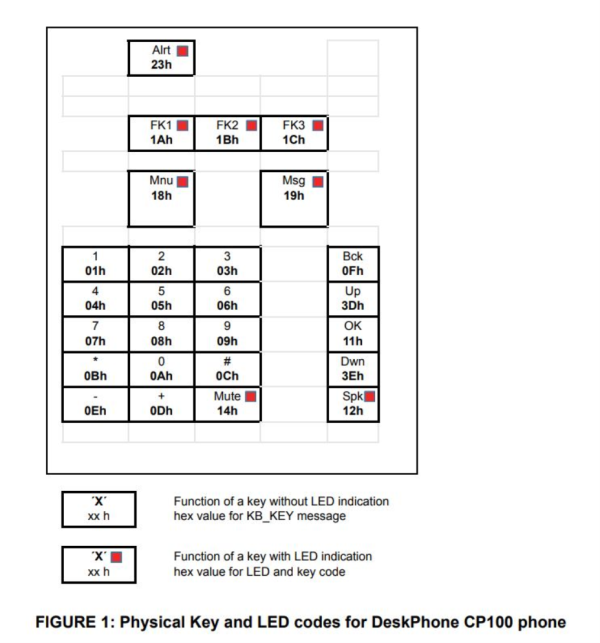

Physikalische Tasten- und LED-Codes für das Telefon DeskPhone CP100

Bild 28

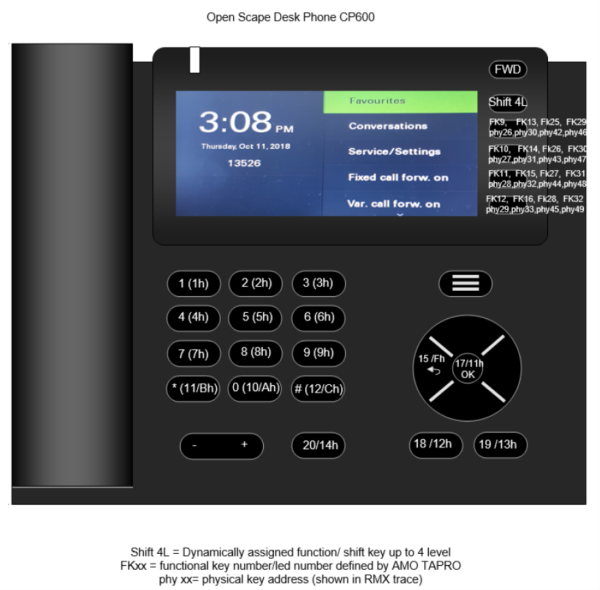

Open Scape Desk Phone CP600

Zusätzliche Informationen zur Funktionstastennummer:


Funktionstastennummer	Physische Tastenadresse
FK9	phy26
FK10	phy27
FK11	phy28
FK12	phy29
FK13	phy30
FK14	phy31
FK15	phy32
FK16	phy33
FK25	phy42
FK26	phy43
FK27	phy44
FK28	phy45
FK29	phy46
FK30	phy47
FK31	phy48
FK32	phy49

Tabelle 27

Funktionstastennummern und entsprechende physische Tastenadresse für CP400/CP410/CP 600/CP700/CP710

Bild 29

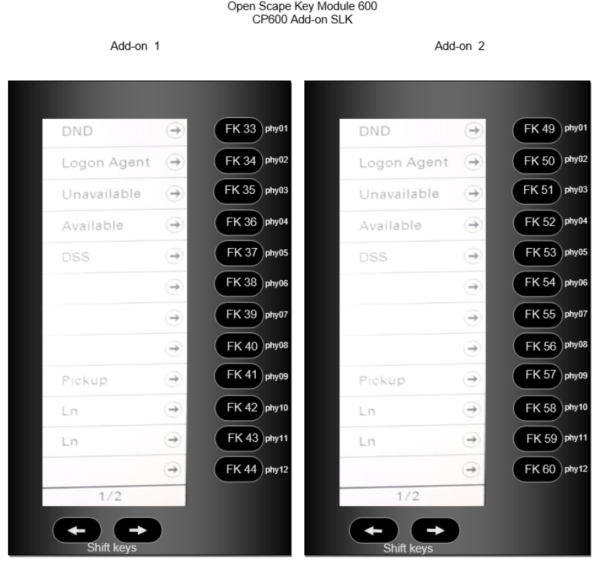

Abbildung 32. CP600 Add-On SLK

Zusätzliche Informationen zur Funktionstastennummer für Add-On 1:


Funktionstastennummer	Physische Tastenadresse
FK33	phy01
FK34	phy02
FK35	phy03
FK36	phy04
FK37	phy05
FK38	phy06
FK39	phy07
FK40	phy08
FK41	phy09
FK42	phy10
FK43	phy11
FK44	phy12

Tabelle 28

Funktionstastennummern und entsprechende physische Tastenadresse für Add-On 1 (KM600/KM700/KM710)

Zusätzliche Informationen zur Funktionstastennummer für Add-On 2:


Funktionstastennummer	Physische Tastenadresse
FK49	phy01
FK50	phy02
FK51	phy03
FK52	phy04
FK53	phy05
FK54	phy06
FK55	phy07
FK56	phy08
FK57	phy09
FK58	phy10
FK59	phy11
FK60	phy12

Tabelle 29

Funktionstastennummern und entsprechende physische Tastenadresse für Add-On 2 (KM600/KM700/KM710)

Bild 30

Physikalische Tasten- und LED-Codes für das Telefon DeskPhone CP700

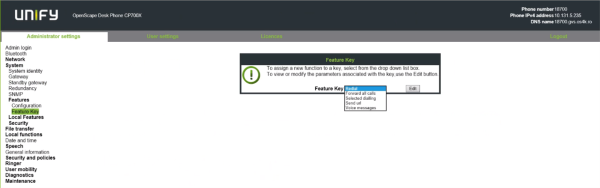

Die Wahlwiederholungstaste, die sich in der rechten unteren Ecke befindet, ist eine programmierbare Taste, die vom Benutzer/Administrator über das WBM des Telefons konfiguriert werden kann. Folgende 5 Werte für dieses Feld sind möglich:

Bild 31

Werte für die Wahlwiederholungstaste

Bild 32

Tasten-/LED-Karte des DeskPhone CP110-Telefons

Bild 33

Tasten-/LED-Karte des DeskPhone CP200-Telefons

Bild 34

Tasten-/LED-Karte des DeskPhone CP210-Telefons

Bild 35

Tasten-/LED-Karte des DeskPhone CP400-Telefons

Bild 36

Tasten-/LED-Karte des DeskPhone CP410-Telefons

Bild 37

Tasten-/LED-Karte des DeskPhone CP710-Telefons

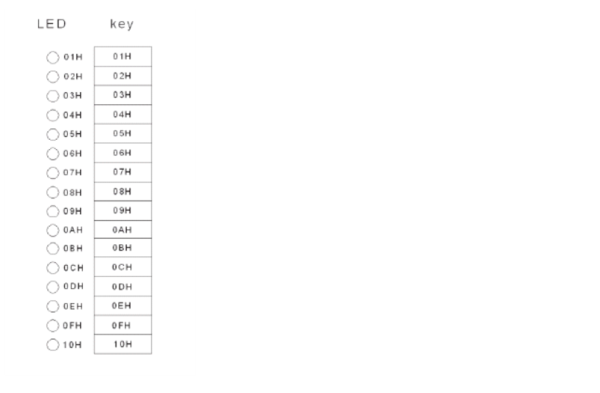

Bild 38

Physische LED- und Schlüsselcodes für Schlüsselmodul 410
